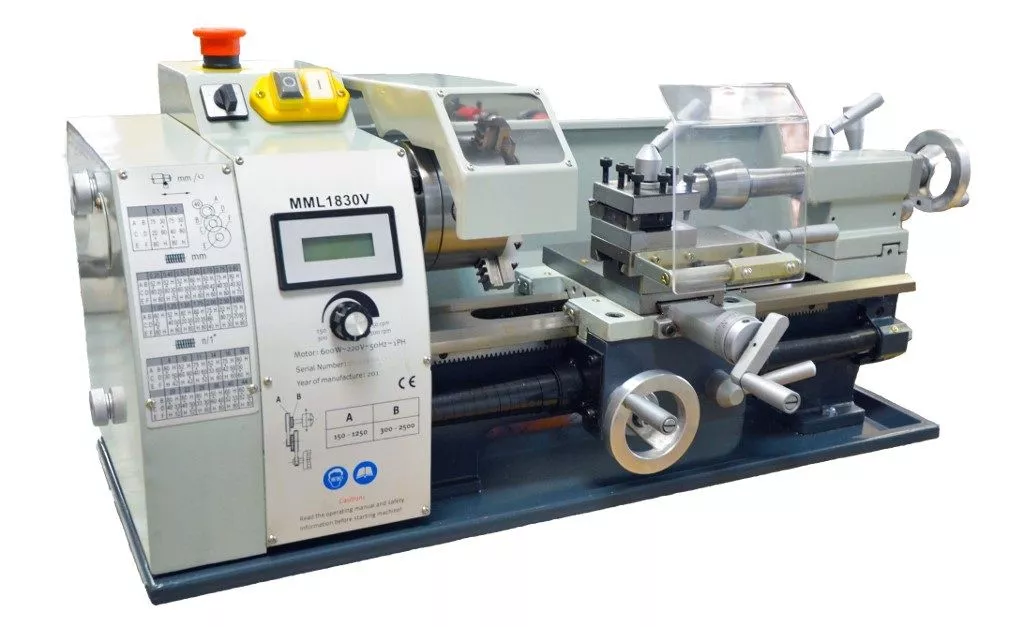

Токарный станок Turner MML 180x300v

5
52655 руб RUB
Количество
Поторговаться

Токарный станок Turner MML 180x300v

Рейтинг:

Купить в кредит Лизинг
Есть вопросы
по этому товару?
  • Описание
  • Характеристики
  • Сопутствующие товары
  • Доставка
  • Дополнительно
  • Отзывы

Описание:

Компактный универсальный токарный станок.
Электронное бесступенчатое управление числом оборотов шпинделя.
Цифровая индикацией оборотов шпинделя.
Закаленный высокоточный шпиндель.
Радиальное биение шпинделя менее 0,009 мм.
Правое/левое вращение шпинделя.
Подшипники высокой грузоподъемности.
Цельнолитая чугунная станина, прошедшая специальную термическую обработку для получения максимальной прочности и жесткости
Закаленные и шлифованные направляющие станины (HRC 48 - 52).
Высокая точность обработки.

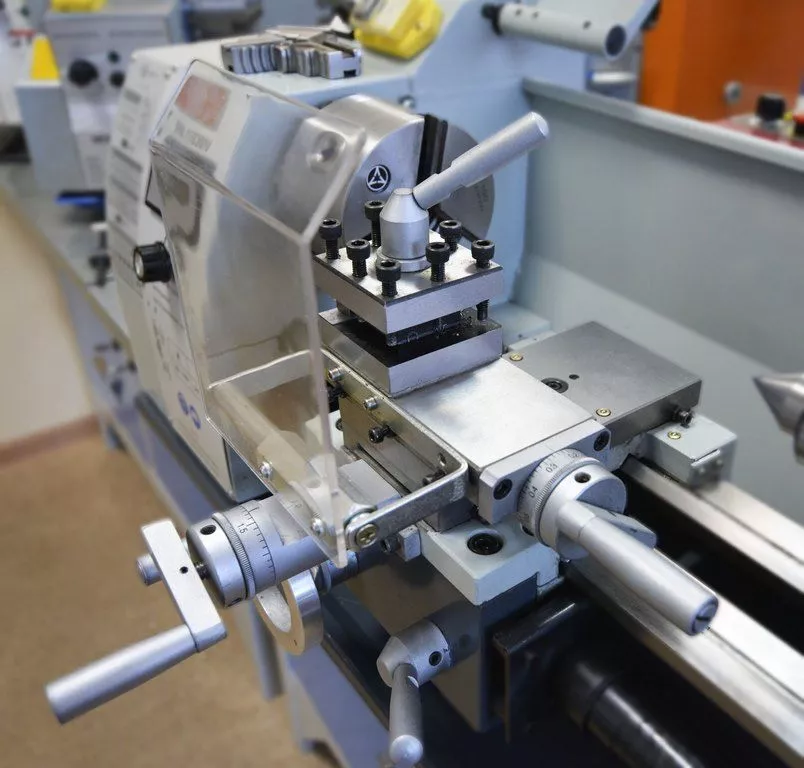

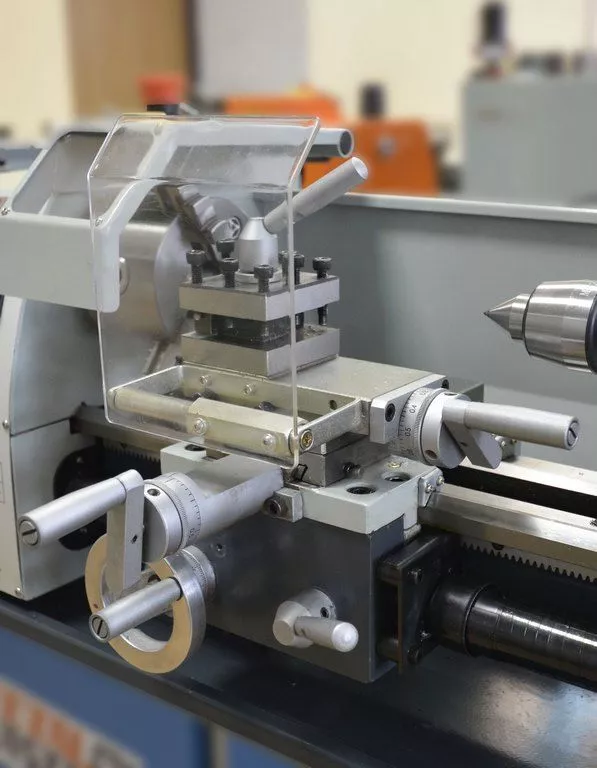

Продольная, поперечная и верхняя каретки суппорта.
Автоматическая продольная подача.
Металлокерамические подшипники ходового винта.
Трапецеидальный ходовой винт.
Нарезание метрических и дюймовых резьб.
Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
Возможность поперечного смещения задней бабки для точения длинных конусов.
Поворот верхней каретки суппорта для точения коротких конусов.
Кнопка аварийной остановки.
Защитный экран зоны резания.
Приводной ремень фирмы Gates (Германия)

Комплектация:

3-х кулачковый патрон 100 мм.

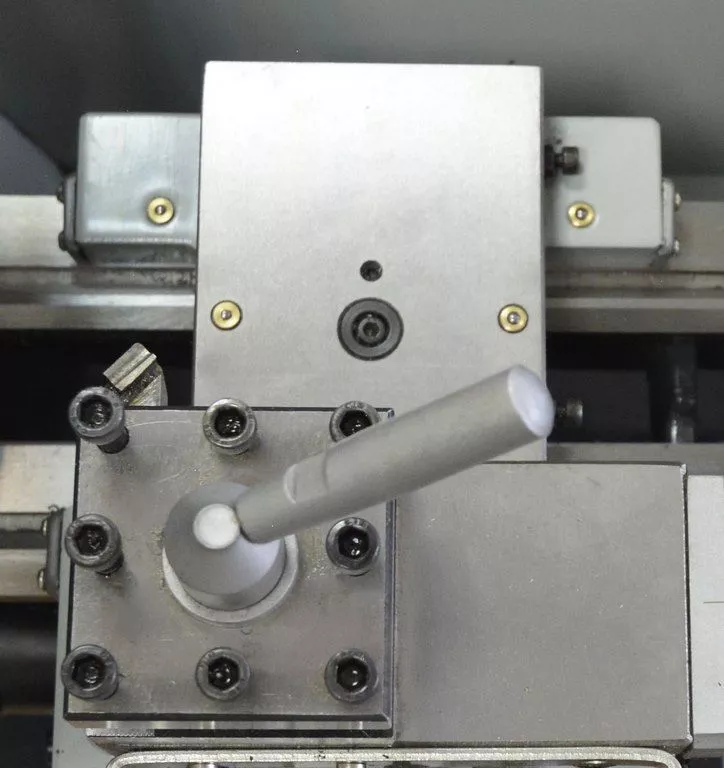

4-х позиционный резцедержатель.
Центр упорный.
Защитное ограждение патрона.
Поддон для стружки.
Комплект сменных шестерен гитары.
Инструментальный ящик с инструментом



ПОВЫШЕННАЯ НАДЕЖНОСТЬ И МОЩНОСТЬ СТАНКА

Главное преимущество токарного станка - наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.
Наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель.

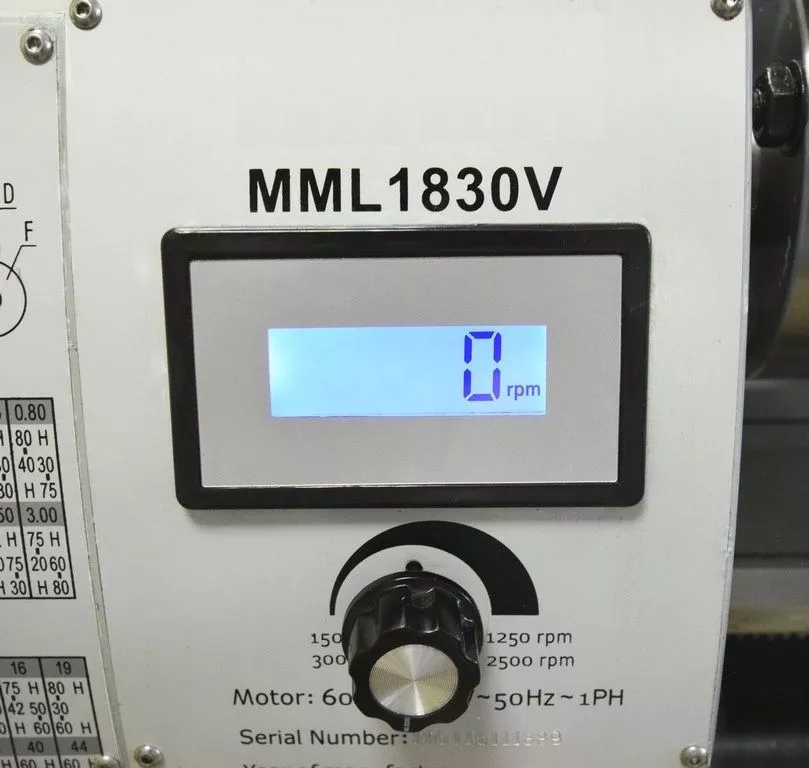

На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка

Шпонка на креплении лимба поперечной подачи гарантирует отсутсвие непроизвольного поворота маховика и минимазацию риска изменения размера детали в процессе ее обработки.

Рекордная в своем классе ширина чугунной станины - 100 мм, что значительно увеличивает жесткость работы станка и положительно влияет на точность обработки.

Направляющие станка прошли процедуру шабрения, что существенно повышает точность обработки на токарном станке.

Наличие 6 тавотниц на суппорте токарного станка, позволяет оперативно обслуживать и смазывать суппорт, избежать износа направляющих и довольствоваться комфортной работой и плавным перемещением рукоятки.

Наличие шкалы для определения угла поворота резцедержателя.

Функционал точения конуса с поворотом каретки верхнего суппорта.

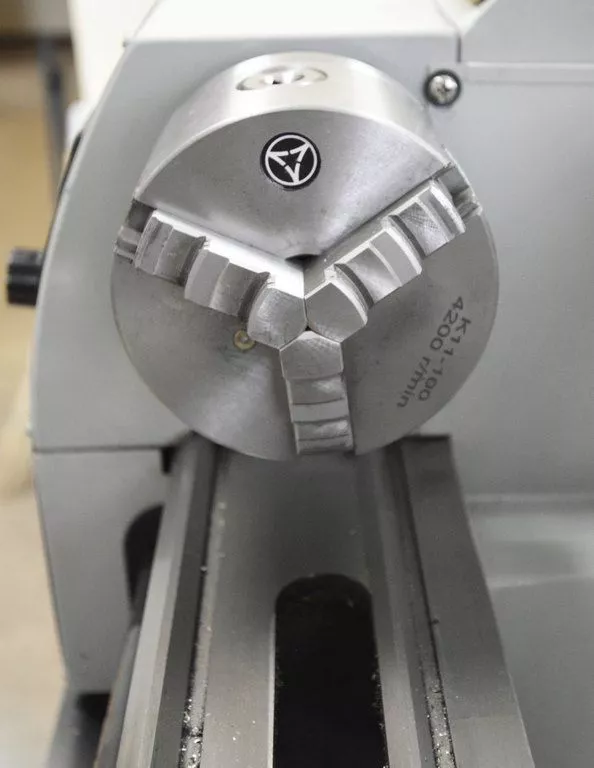

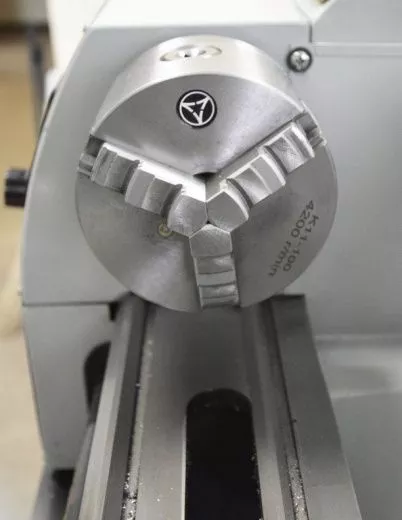

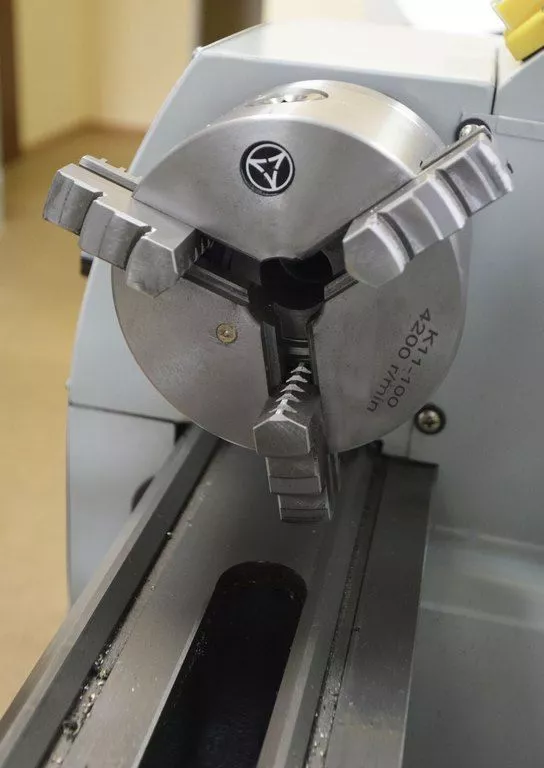

В стандартной комплектации поставляется быстрозажимной трехкулачковый патрон 100мм, с тавотницей на торцевой поверхности которая позволяет оперативно смазывать кулачки в труднодоступных местах.

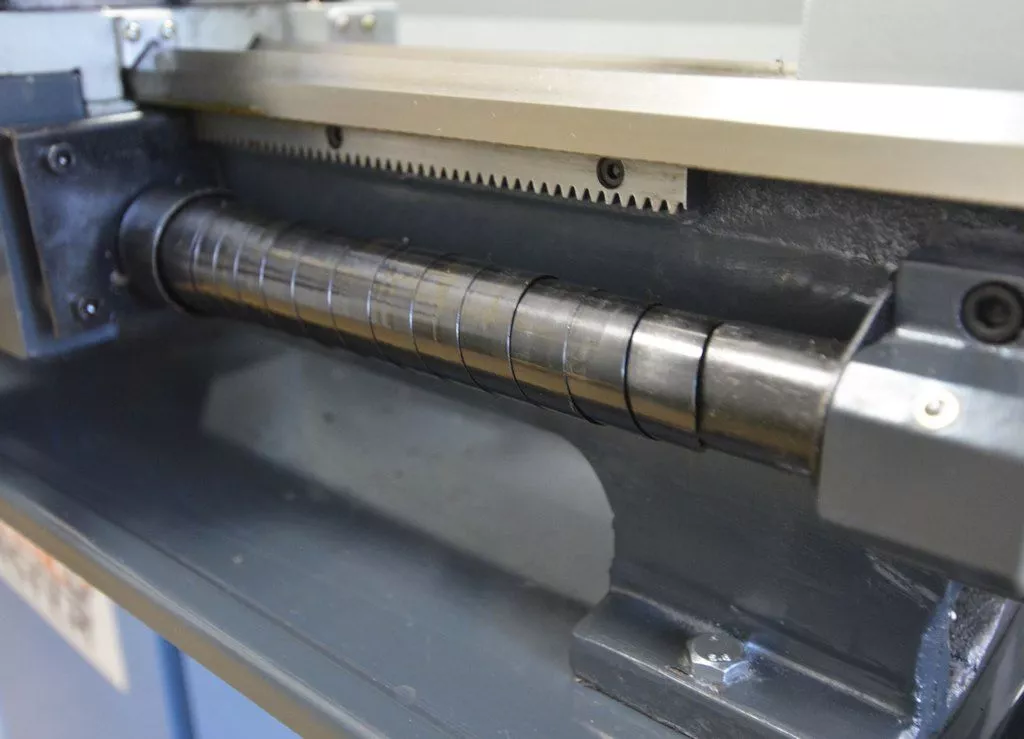

Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа.

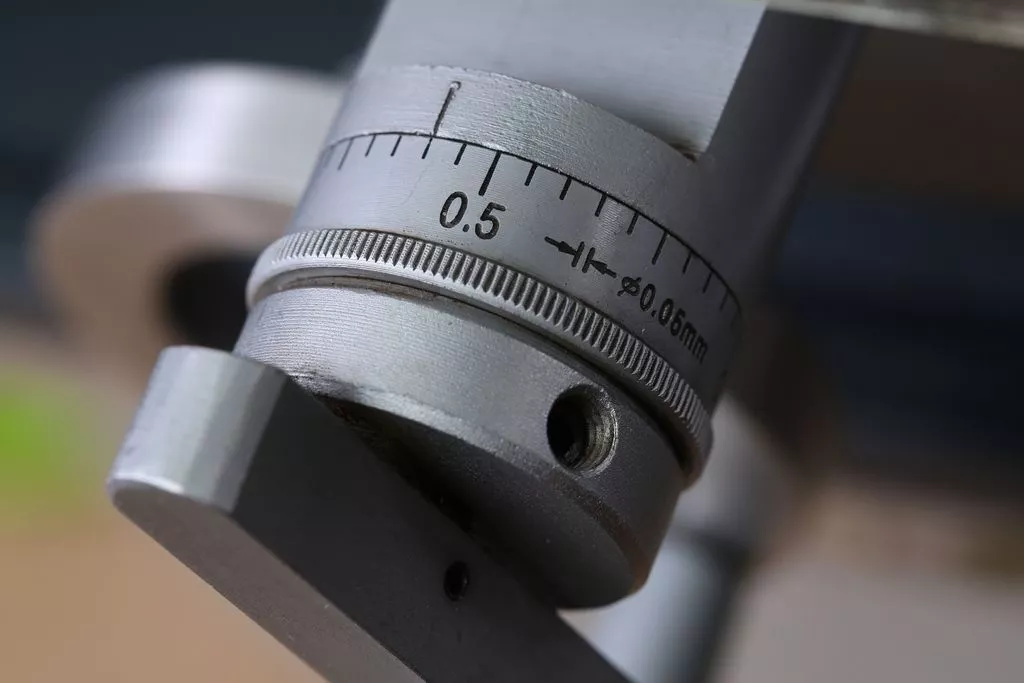

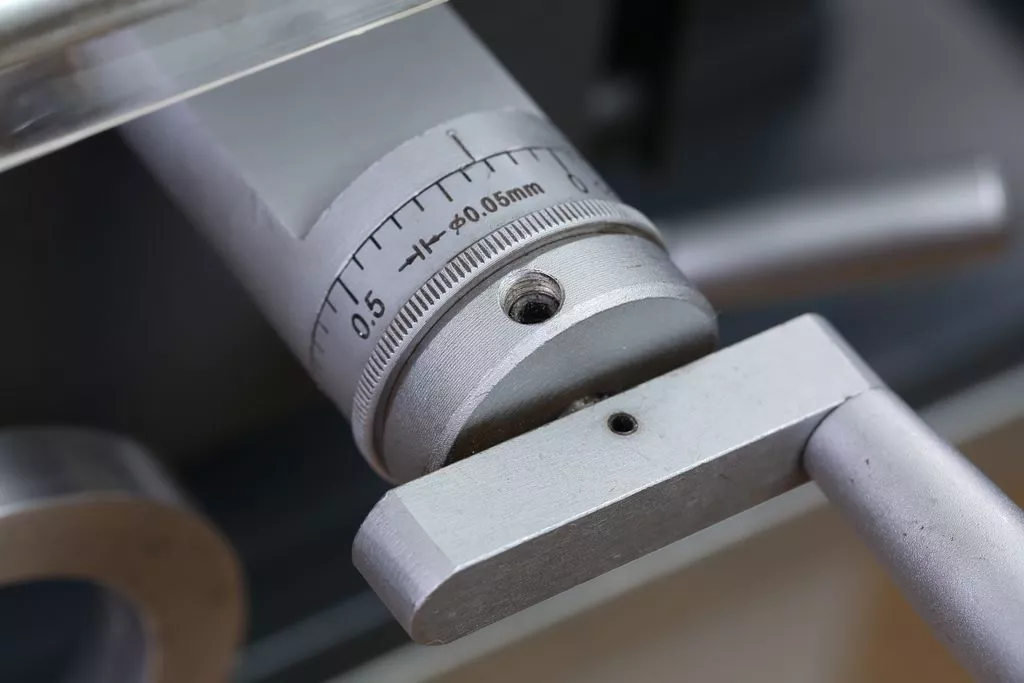

Лимб поперечной подачи – 0,05 мм

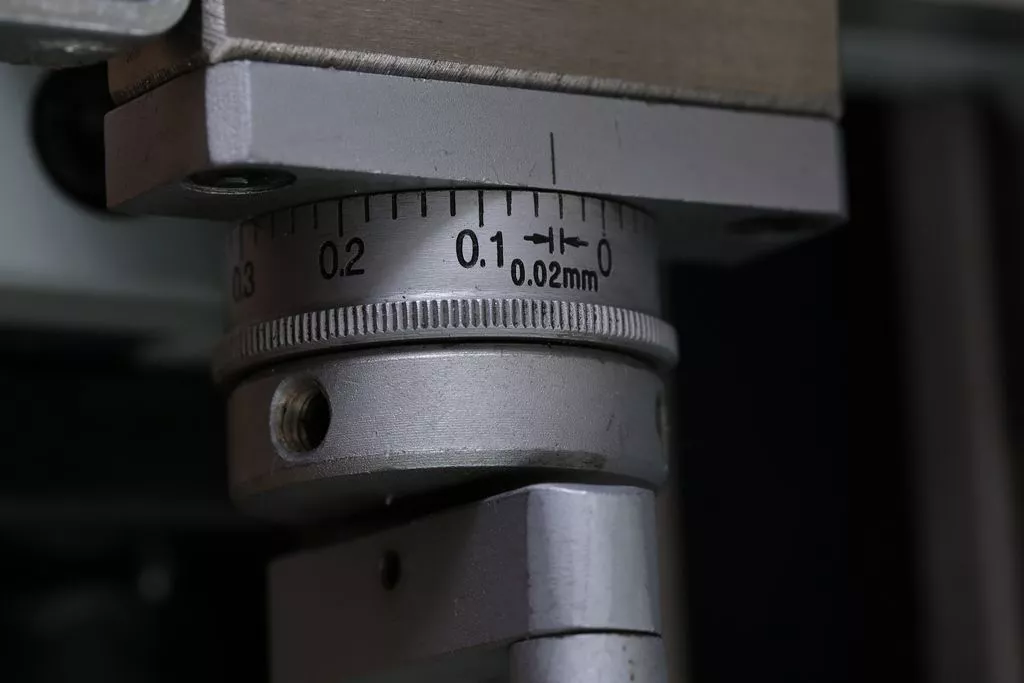

Лимб тонкой продольной подачи 0.02 мм

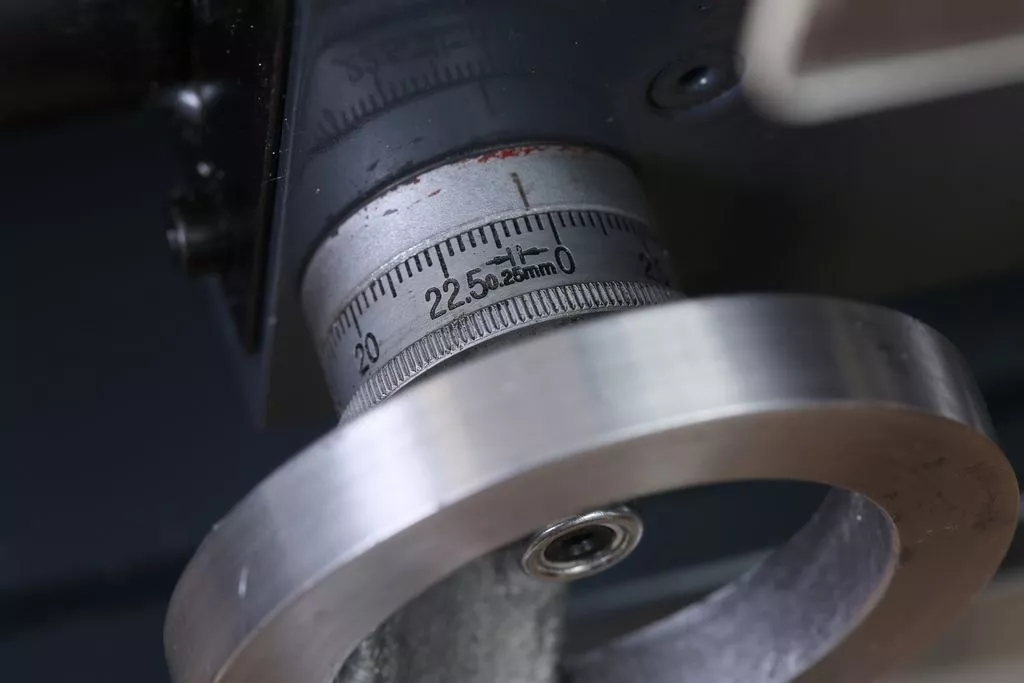

Лимб продольной подачи 0.25 мм

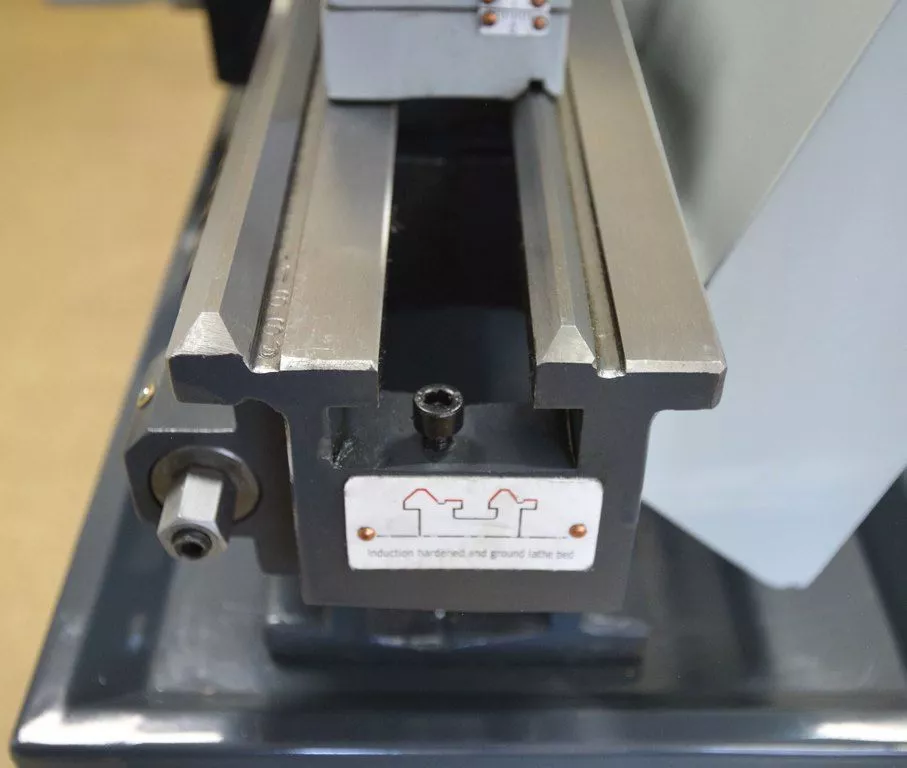

Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности обработки детали.

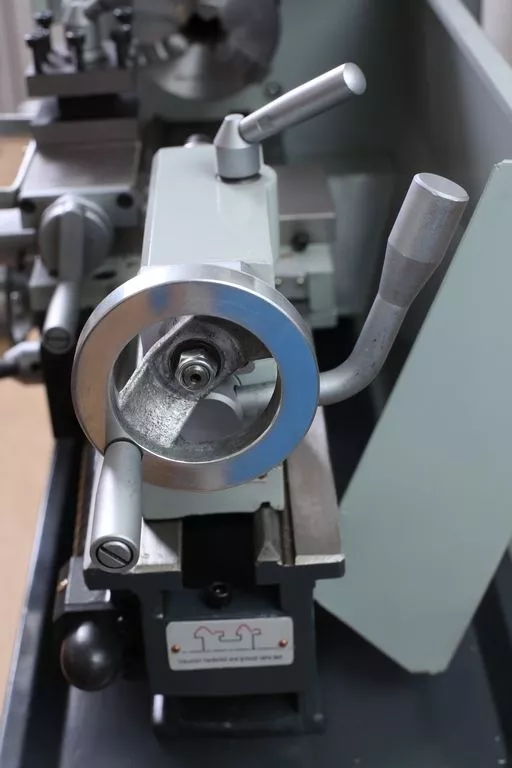

Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом.

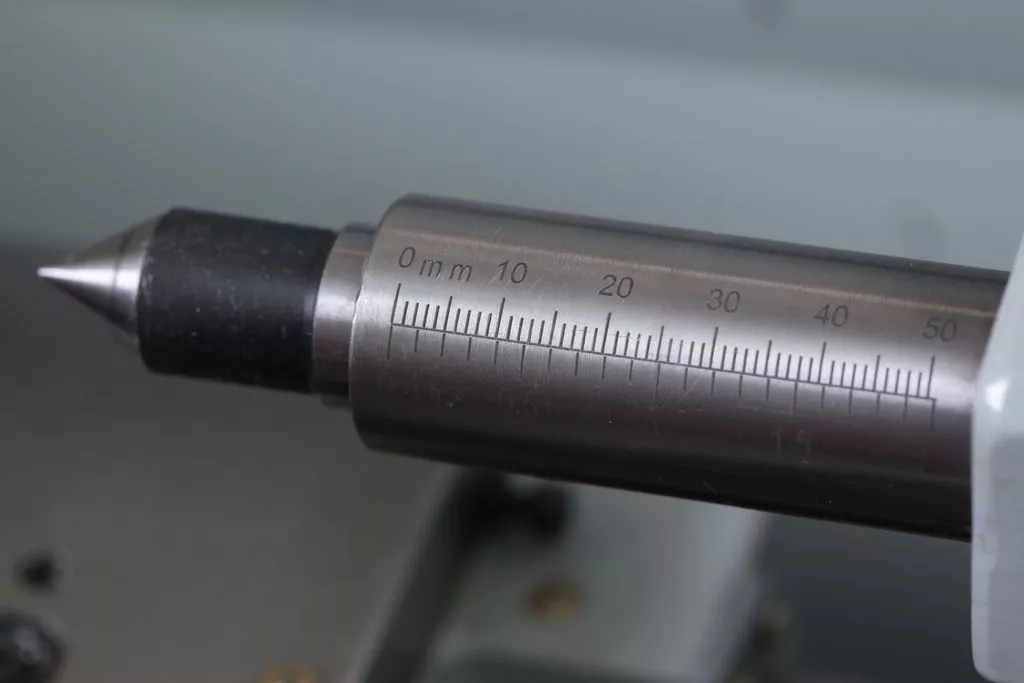

Вылет пиноли задней бабки 60 мм, шкала до 50 мм.

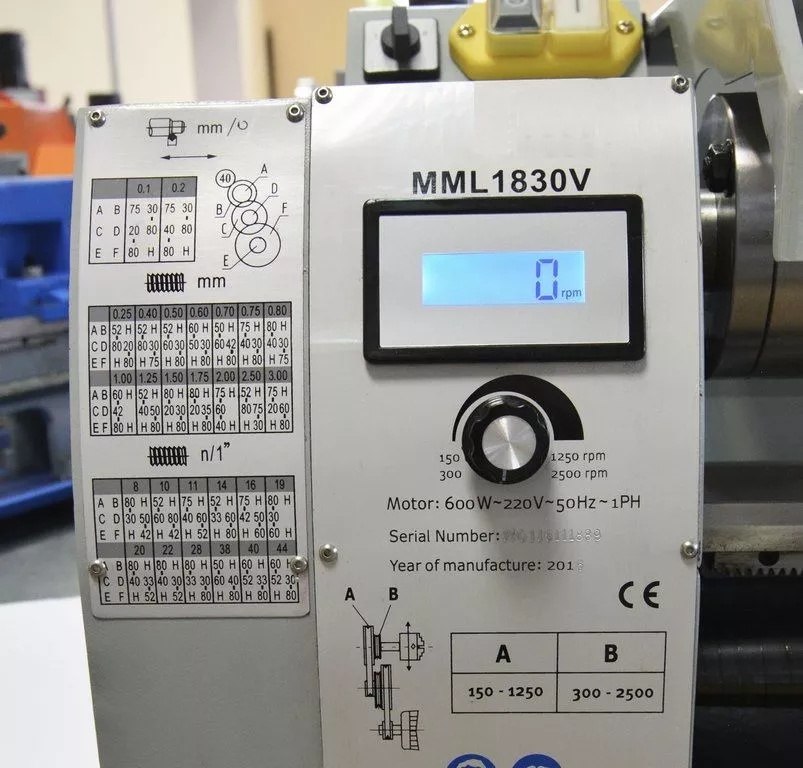

На шпиндельной бабке станка изображены таблицы:
Таблица расположения зубчатых колес гитары
Таблица порядка выбора нарезания метрических резьб
Таблица дюймовых резьб

УДОБСТВО В ОБСЛУЖИВАНИИ

НАЛИЧИЕ 9 ТАВОТНИЦ (МАСЛЕНОК) ПОЗВОЛЯЮТ ОСУЩЕСТВЛЯТЬ СМАЗКУ СТАНКА БЕЗ ЕГО РАЗБОРКИ
СТРУЖКА ПРИ РАБОТЕ СТАНКА СОБИРАЕТСЯ В ПОДДОН И НЕ ПОПАДАЕТ НА СТАНИНУ И В ЗОНУ РЕЗАНИЯ.

УДОБСТВО ЭКСПЛУАТАЦИИ

Привод продольной подачи имеет автоматический режим. Рукоятка включения и выключения автоматической продольной подачи находится на фартуке станка
На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка

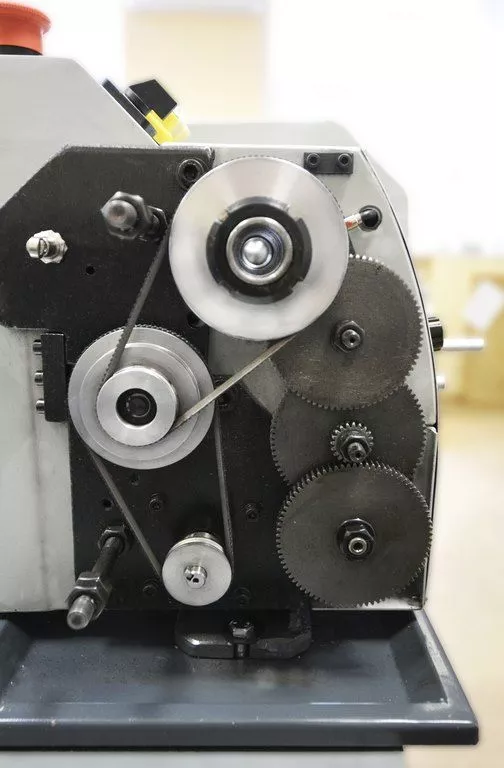

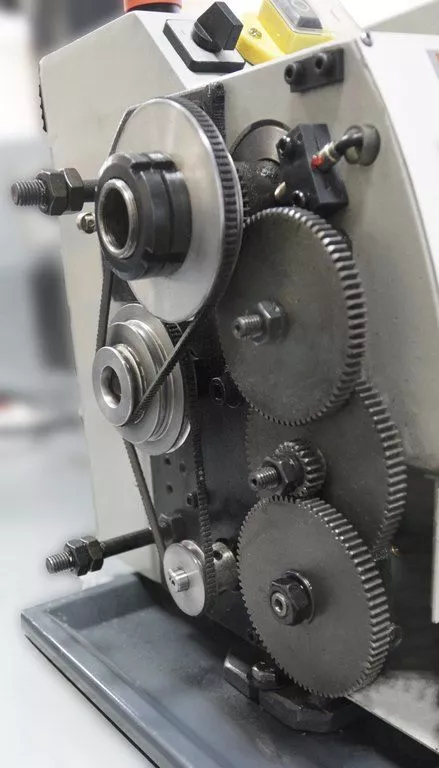

Привод главного движения имеет простую конструкцию, состоящую из электродвигателя постоянного тока и двух ременных передач – зубчатый и клиновой ремни немецкой фирмы Gates, что на практике обеспечивает высокую ремонтопригодность и низкий уровень шума
Наличие лимба продольной подачи позволяет контролировать снятие стружки заготовки
Лимб на задней бабке позволяет более точно осуществлять подачу инструмента при сверлении
Металлическая шкала бокового смещения на задней бабке позволяет легко находить центр при коническом точении
Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом

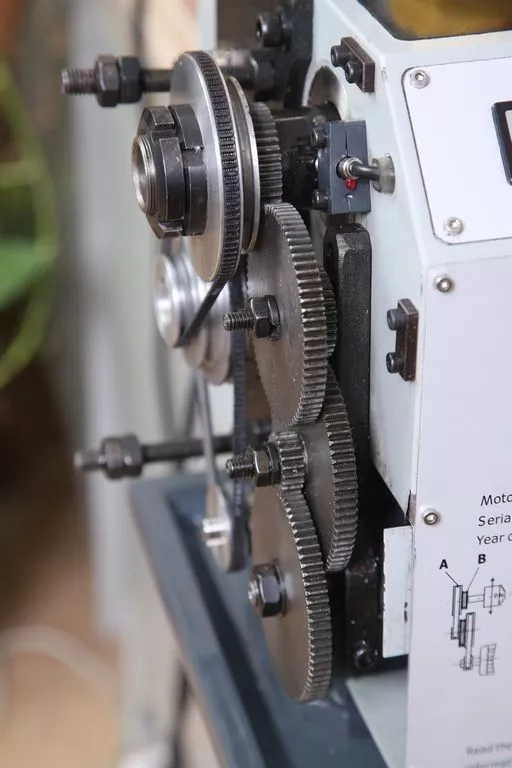

Переключение диапазонов частоты вращения шпинделя происходит путем переброса ремня на шкивах ремённой передачи в соответствии с кинематической схемой, показанной на панели управления станка
Снятие кожуха защиты шестерен осуществляется с помощью поворота барашек
Станок оснащен отдельными кнопками включения и выключения и кнопкой аварийной остановки станка

ДвигательКоллекторный постоянного тока
600 Вт 220 В ~50гц
Станочные данные:
Высота центров [мм]90
Диаметр патрона [мм]100
Максимальный диаметр обработки [мм]180
Расстояние между центрами [мм]300
Ширина станины [мм]100
1 скорость. Число оборотов шпинделя [об\мин]150 - 1500
2 скорость. Число оборотов шпинделя [об\мин]300 - 2500
Внутренний конус шпинделяMK 3
Диаметр сквозного отверстия трехкулачкового токарного патрона [мм] 21
Перемещение верхней салазки суппорта [мм]75
Перемещение поперечной салазки суппорта [мм]85
Внутренний конус пиноли задней бабки [мм]МК 2
Перемещение пиноли задней бабки [мм]60
Автоматическая продольная подача [мм/об]0,1-0,2
Диапазон нарезаемых метрических резьб [мм/об]0,5 - 3
Диапазон нарезаемых дюймовых резьб [ниток/дюйм]8 - 44
Разница высот опорной поверхности резцедержателя и линии центров [мм]10
Максимальное сечение державки резца [мм]10
Габаритные размеры:
Габаритные размеры, [мм]830 х 395 х 355
Полная масса станка нетто, [кг]65 кг
Полная масса станка брутто, [кг]80 кг
Смазочные материалы:
Кислотно-смолонесодержащее моторное масло (Mobil-oil, Fina и другие)
Мы рекомендуем оружейное масло.

Наименование свойства Значение
Расстояние между центрами (мм) 300
Диаметр обточки над станиной (мм) 180
Диаметр обточки над суппортом (мм) 120
Проходное отверстие шпинделя (мм) 21
Обороты шпинделя (об/мин) 150-2500
Количество скоростей (шт) 2
Конус шпинделя МК-3
Продольная подача, (мм/об) 0.1-0.2
Метрическая резьба,шаг (мм) 0.5-3
Дюймовая резьба, шаг (TPI) 8-44
Страна-производитель КНР
Требуемое напряжение (В) 220
Масса (кг.) 65
