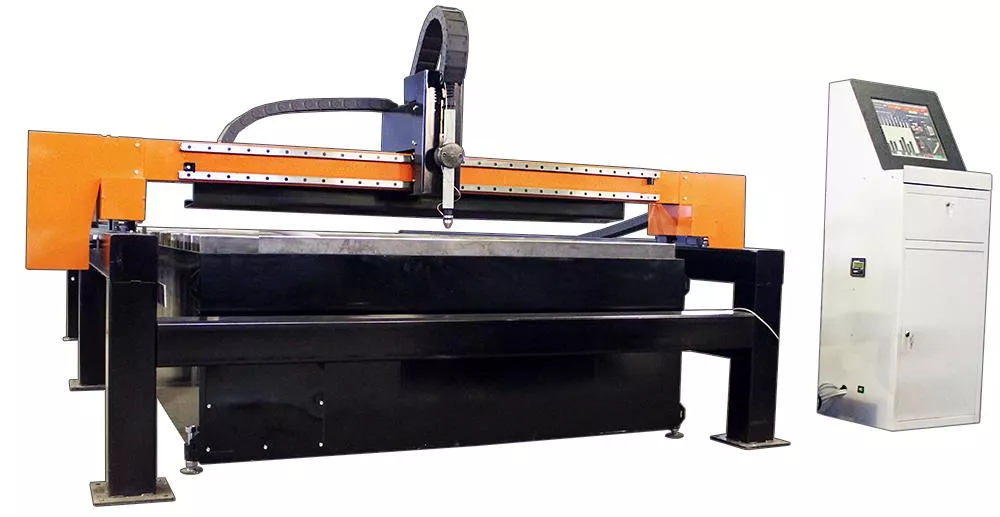

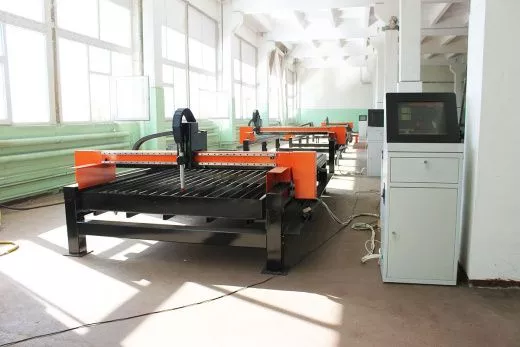

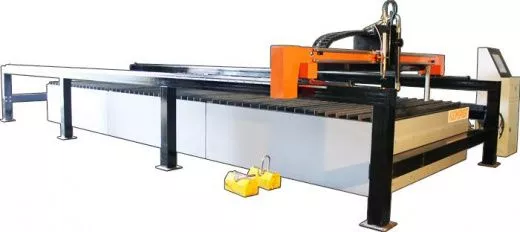

Портальный станок плазменной резки СПР 1500*6000 с вытяжным столом

5
Цену уточняйте у менеджера
Поторговаться

Портальный станок плазменной резки СПР 1500*6000 с вытяжным столом

Рейтинг:

Купить в кредит Лизинг
Есть вопросы
по этому товару?
  • Описание
  • Характеристики
  • Сопутствующие товары
  • Доставка
  • Дополнительно
  • Отзывы

Раскрой заготовок толщиной 1 - 30 мм и выше (зависит от источника плазмы) для плазменного раскроя, 1 - 300 мм для кислородной резки.
• Функция автоперемещения горелки по осям "X" и "Y" в исходную позицию при вертикальной резке, далее одновременно происходит резка и перемещение по вертикали.
• Контроль высоты горелки осуществляется по напряжению дуги и по данным специального ёмкостного датчика.
• Автоматическое исключение опускания резака при ударе с препятствием.
• ЧПУ автоматически вычисляет исходную позицию инструмента относительно заготовки.
• ЧПУ останавливает работу машины в случае ошибок: отсутствие сигналов датчиков, ошибки в исходных данных программы управления
• Профессиональная программа раскройки SheetCAM с оптимизацией раскроя.
• Радио пульт д/у обеспечит управление всеми необходимыми функциями установки на расстоянии до 20 м от ЧПУ.
• Все приводы имеют систему стабилизации и защиты от вибрации, что обеспечивает плавное перемещение и максимальную точность обработки.

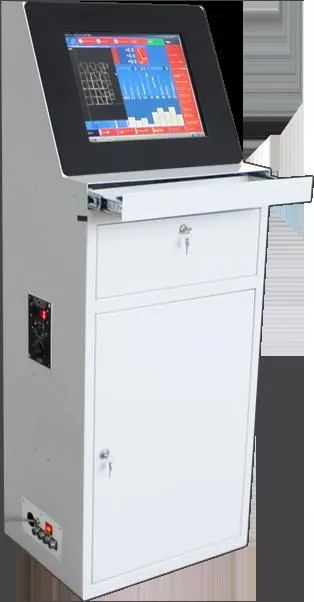

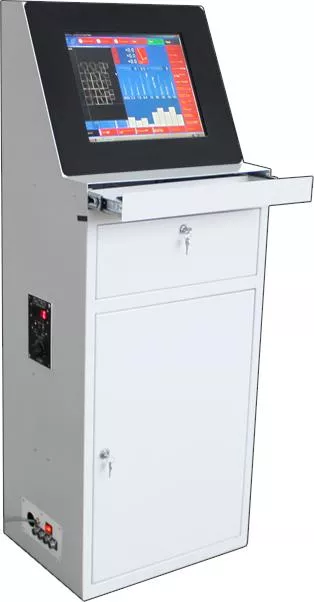

Стойка ЧПУ:
• Сенсорная 17 дюймовая панель управления.
• Производительный ПК на базе ОС Windows
• ЧПУ
• Контроль расположения плазменного резака по высоте
• Прочный металлический корпус
• Беспроводной пульт д/у

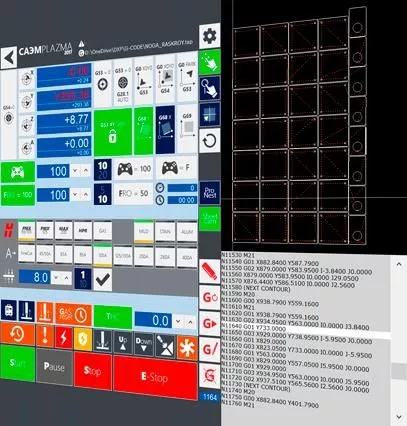

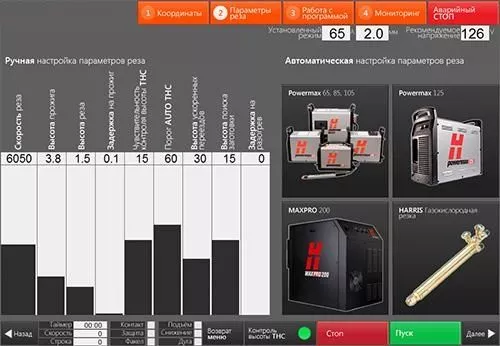

Система ЧПУ:
• Авто разворачивание плоскости координат при разметке заготовки
• Библиотека режимов резания для любых толщин и металлов
• Модуль контроля высоты посредством замера напряжения плазменной дуги
• Автоопределение наличия загрязнений сопле
• Автоопределение высоты детали путём контакта
• Автоконтроль скорости резания для корректировки высоты и качества проработки углов и отверстий.
• Режим графического отображения перемещения плазмотрона
• Качественный раскрой при резкой смене направлений и при высокой скорости

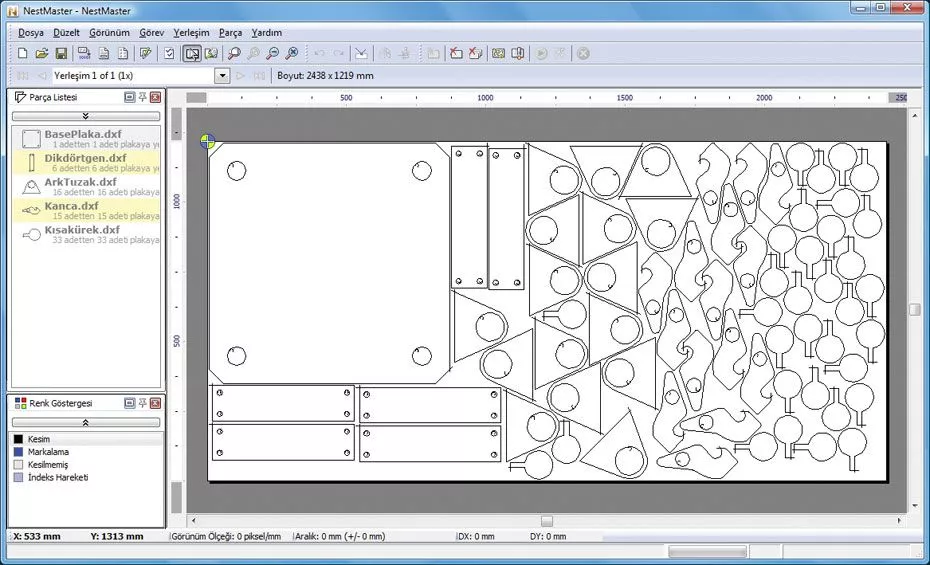

Программное обеспечение

SheetCAM с поддержкой чертежей dxf и dwg
ProNest — ведущее в данном сегменте ПО САПР/АСТПП обеспечивает высокоточный оптимизированный раскрой, является единым решением для целей различных видов термической резки: плазменная, кислородная, лазерная. ProNest разработано с задачами обеспечения экономии металла и повышения производительности при обеспечении высокого качества раскроя.
Чертёж в ProNest составляет с учетом типа материала, толщины или марки, опираясь на многолетний опыт исследований и разработок. Всё это обеспечивает максимально эффективные настройки всех значимых параметров. ПО считается пользователями простым в работе и обучении. Применён единый интерфейс для исключения необходимости переключения между разными.

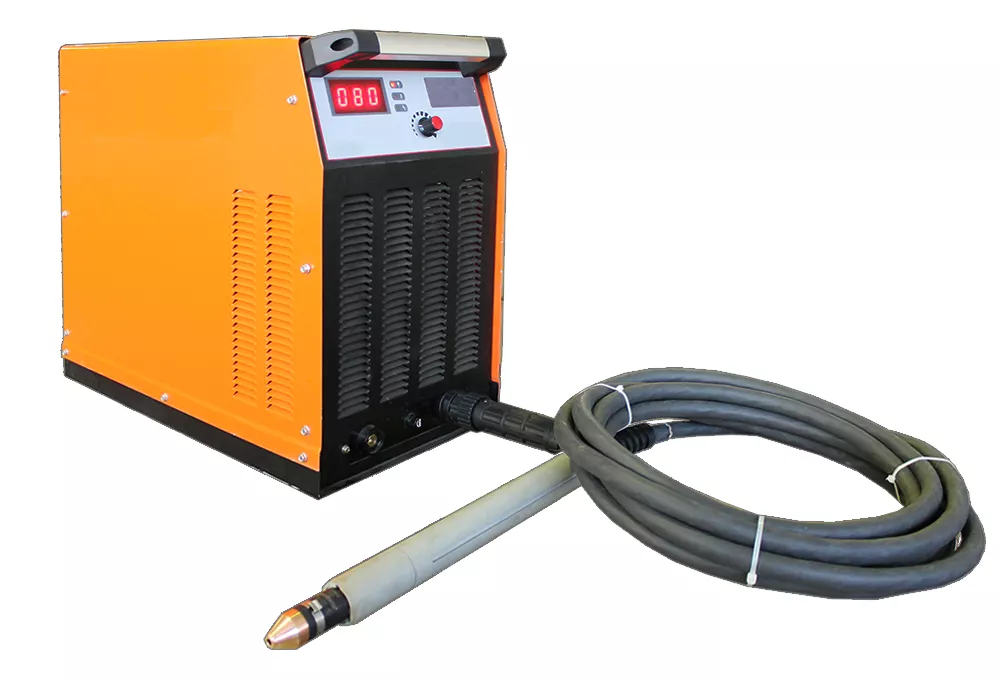

Источник плазмы ИП 100 А:
• Альтернатива Hypertherm Powermax 105
• Рекомендованная толщина резания: до 20 мм.
• Мах толщина резания: до 38 мм.
• Продолжительность включения при токе 100 А: 80%.
• Пневмоподжиг
• Плазмотрон Hypertherm Duramax с длиной подачи 15 метров.

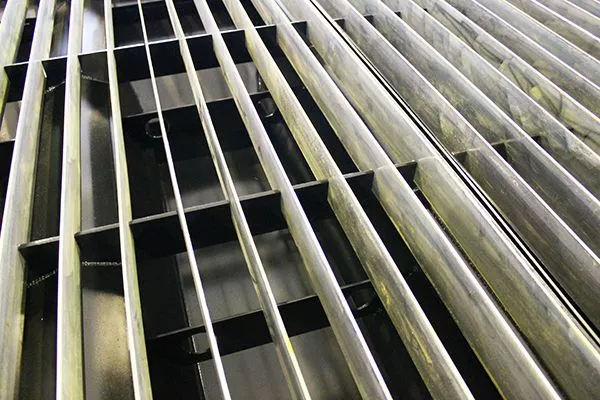

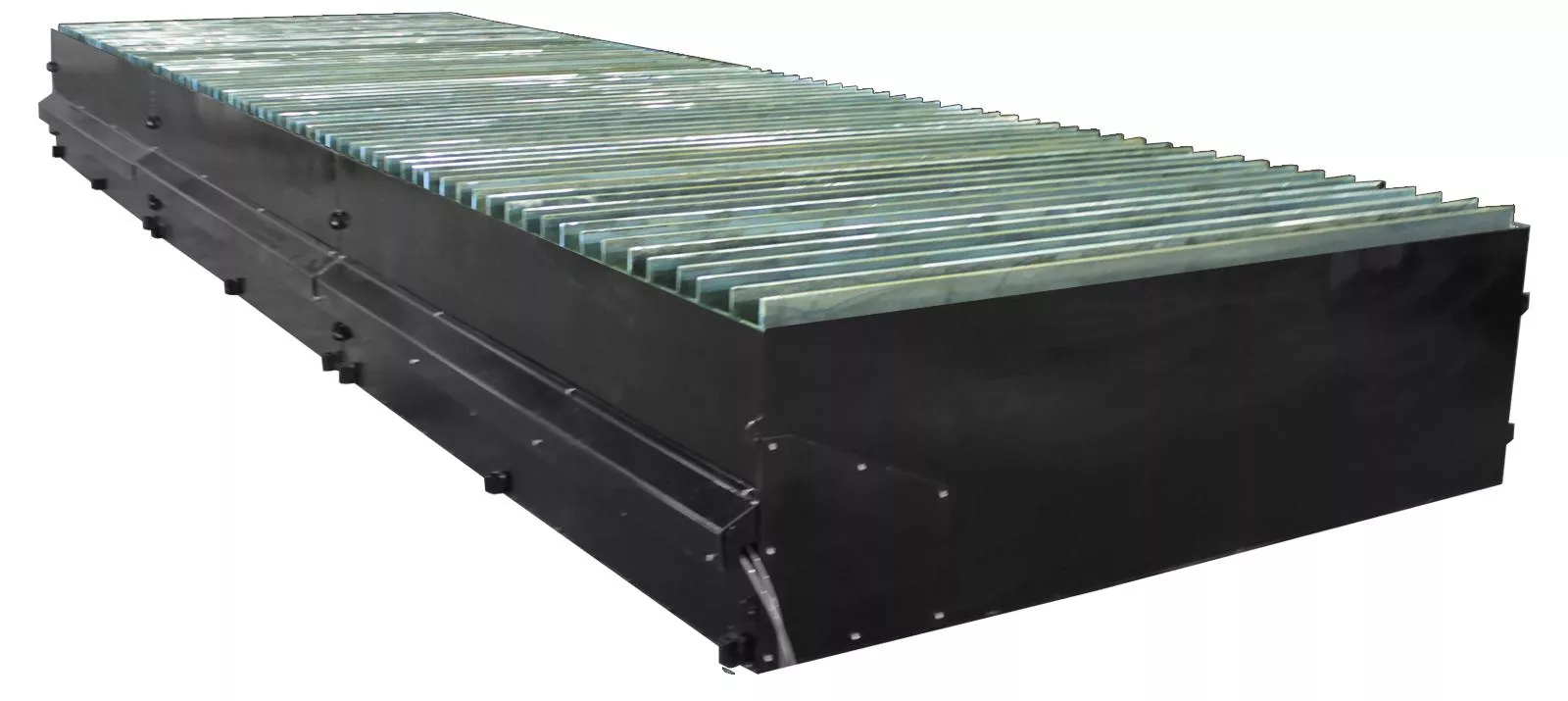

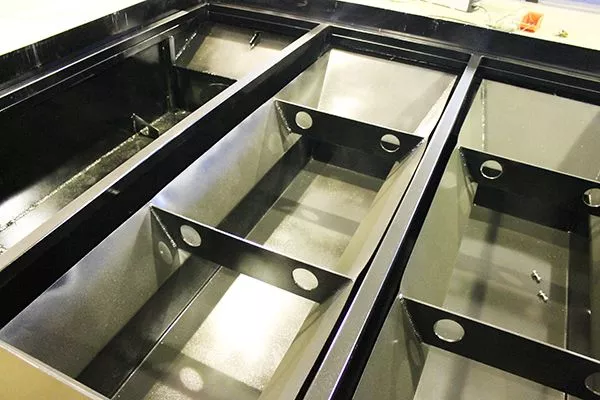

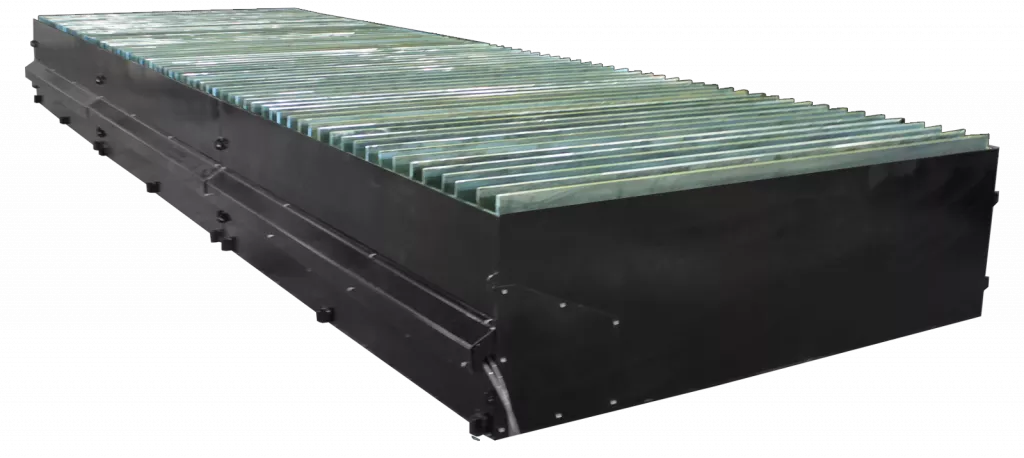

Вытяжной стол:

Столы с вытяжкой применяются в термической раскройке для отвода газообразных и пылевых продуктов горения при плазменной и газовой резке. Являются блочной конструкцией, что даёт возможность собрать стол заданных размеров и производительности. Стол разделён на сектора для локального удаления дыма и пыли, снижает требуемую мощность и стоимость фильтрационного модуля. Максимальная удельная нагрузка от заготовки определяется значением 15 кН/м2 (стальной лист толщиной 145 мм). Система отведения продуктов горения состоит из разделённых воздушных каналов и автоматически управляемых пневмоклапанов, направляющих дым и пыль в фильтро-вентиляционный блок.

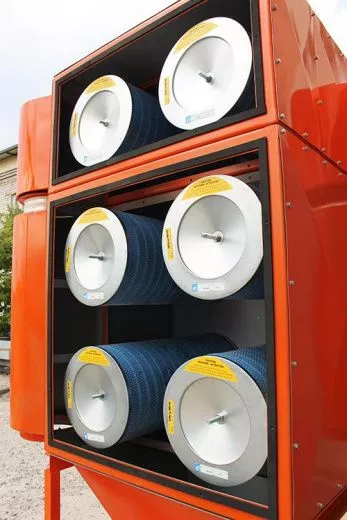

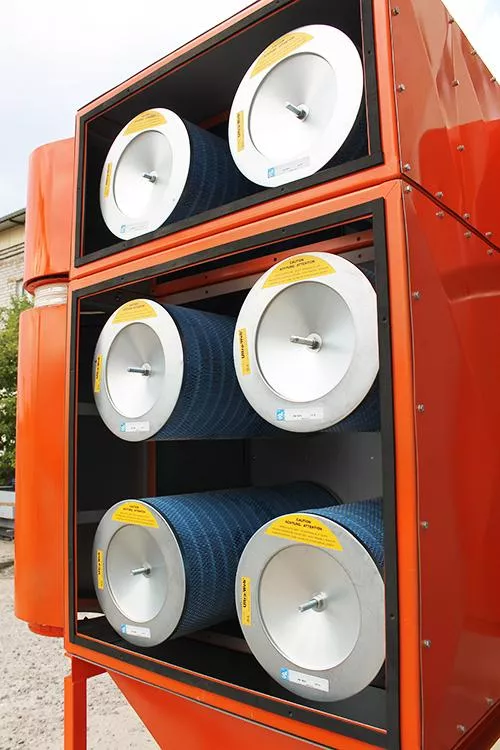

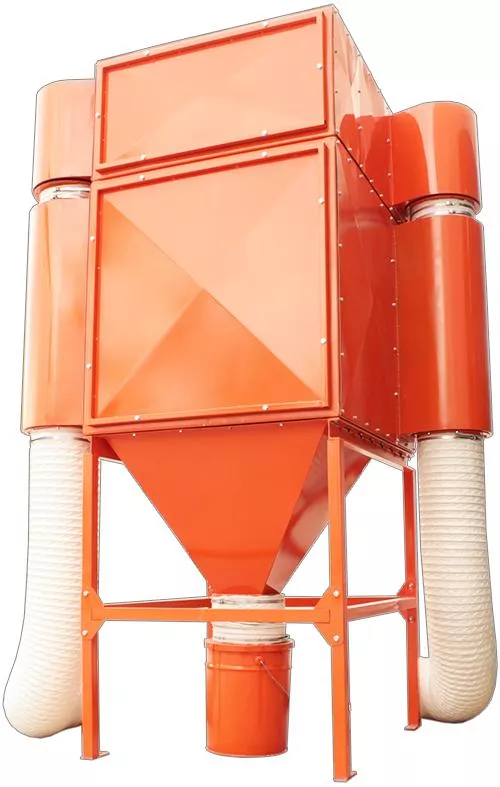

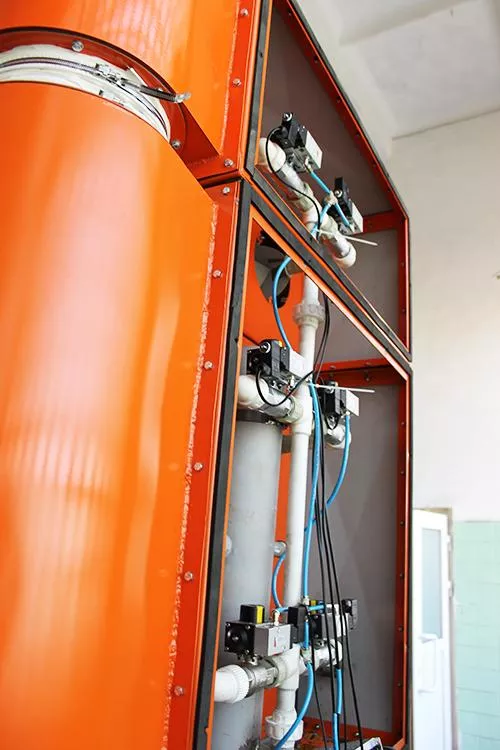

Фильтрационный блок:

Система ФВА-6 с пневматической автоочисткой фильтр-патронов обеспечивает промышленную фильтрацию воздуха от продуктов горения при резке, размер улавливаемых пылевидных частиц 0,1 - 1,0 мкм.
Грязный воздух вытягивается через каналы в столе и подаётся в камеру очистки с несколькими фильтрующими элементами. После очистки воздух направляется назад в цех. Фильтры периодически автоматически прочищаются от крупных частиц путём пневмовоздействий, что весомо увеличивает ресурс фильтрационного блока. Модульность ФВА-6 даёт возможность объединять несколько фильтрующих установок в одну более производительную.
Количество фильтрационных патронов – 6
Общая площадь фильтрования – 144 кв.м.

Комплектация:

1. Портальная установка (привод кареток с 2-х сторон, модули динамической стабилизации перемещения):
- Станок с рабочей зоной 1600*6400 мм
- ЧПУ с сенсорным экраном
- Система управления
- Приводной суппорт вертикального движения плазменной горелки.
- ПО SheetCAM с поддержкой чертежей dxf и dwg.
- Модуль автоконтроля высоты
- Пульт д/у
- Пружинный фиксатор инструмента
2. Вытяжной стол 1600x6200 мм
3. Вентилятор ВР 80-75-4
4. Источники плазмы (на выбор):
- ИП 100А, 15м

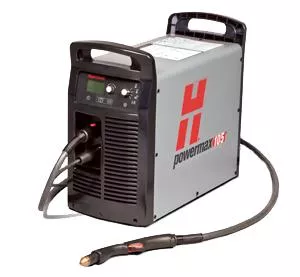

- Hypertherm Powermax105 15м
- Hypertherm Powermax125 15м

Портальная установка

Рабочий диапазон
мм
1600х6200
Вертикальное перемещение
мм
200
Рекомендованная толщина резания
мм
0,5 – 20 / 22
Мах толщина резания
мм
0,5 – 35 / 38
Точность позиционирования
мм
0,05
Повторяемость позицонирования
мм
0,05
Мах скорость перемещения
м/мин
23
Модуль контроля высоты горелки
MINI THC
Управление
Пульт ДУ
ПО
SheetCAM, ProNest
Масса
 Кг
3050

Вытяжной стол

Габриты стола
мм
1650х6200х650
Рабочая поверхностьмм1500х6000
Высота столамм650
Мах толщина листамм150
Мах нагрузкакг12000
Массакг2700
Кол-во секцияшт12
Производительностьм3/ч8000
Потребляемая мощностькВт/ч7,5
Наименование свойства Значение
Макс. толщина стального листа (мм.) 38
Страна-производитель Россия
Плазменная резка – это новейший и современный способ работы с металлом, имеющий свои преимущества по сравнению с другими видами резки. Компании, которые изготовляют оборудование для плазменной, лазерной и гидроабразивной резки металла, облегчают работу производственным предприятиям. Вы можете приобрести станки для резки металла, подходящие именно для ваших производственных работ. Станки могут помочь вам выполнить высокоточную резку, один из них – это портальный станок плазменной резки СПР 1500*6000 с вытяжным столом.
Купить такое оборудование вы можете с помощью нашего интернет магазина БерТэк, продажа и доставка оборудования проводится по всей территории Москвы. Станки для плазменной резки просты и надёжны в эксплуатации, поэтому высоко оценены профессиональными работниками строительных и монтажных предприятий, ведь они сильно упрощают работу с металлом, благодаря своей конструкции и многочисленным функциям. Портальный станок плазменной резки СПР 1500*6000 с вытяжным столом будет верным помощником в производстве металлических изделий. Цена на все станки для резки металла оптимальна. Звоните нашим консультантам или заходите на сайт магазина БерТэк, чтобы определиться с выбором подходящего вам оборудования.
