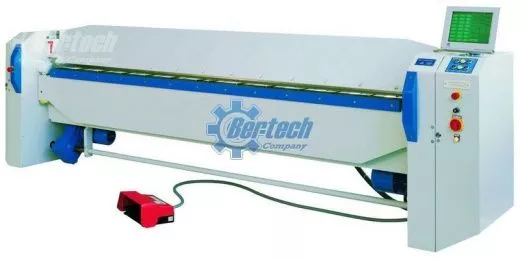

Листогиб электромеханический SCHECHTL MAX 200
- Описание
- Характеристики
- Сопутствующие товары
- Доставка
- Дополнительно
- Отзывы
- Максимальное раскрытие прижимной траверсы составляет 140 мм
- У всех моделей кромка прижимной балки имеет передний угол 20º
- Подшипники прижимной и гибочной балок не требуют обслуживания
- Машины поставляются с завода с опорной решеткой на задней стороне машины, если машина не оборудована упором для ограничения глубины обработки
- Большой выбор накладок на прижимную траверсу позволяет увеличить ассортимент выпускаемых изделий
- Подвижный ножной переключатель
- Привод прижимной траверсы через эксцентрик
- Прижимная траверса, стол и гибочная траверса массивной сварной конструкции
- Элементы управления фирмы "Moeller", двигатели фирмы "SEW"
- Возможность установки вариантов с одноступенчатым управлением, EC управлением, а также сенсорным управлением CNC-Touch
- Вертикальный подъем прижимной балки
В процессе работы:
- с помощью педали опустите прижимную траверсу
- с помощью педали запустите процесс гибки
- гибочная траверса автоматически возвращается на место одновременно с подъемом прижимной траверсы
- измените положение листа и с помощью педали опустите прижимную траверсу
1-ступенчатое управление
Установка угла гиба в автоматическом режиме с помощью потенциометра (от 6° до 180° без ограничений)
Установка угла гиба вручную с помощью переключателя
Разнообразные опорные кронштейны для простого расположения больших листов
EC - управление:
Установка до 36 значений углов гиба с помощью NC - управления (от 6° до 180° без ограничений)
9-ти дюймовый монохромный сенсорный экран
Индивидуальная регулировка высоты раскрытия
Установка угла гиба автоматически с помощью переключателя
Разнообразные опорные кронштейны для простого расположения больших листов
Гибка в автоматическом режиме
Управление AUTOPROF:
С помощью нового интерфейса CNC работать значительно проще. Необходимо указать точки эскиза на экране монитора и компьютер предложит несколько вариантов профилей. Можно произвольно регулировать форму профиля. Каждый новый профиль можно сохранить в базе данных. Эти возможности ускоряют работу и помогают экономить время
- Управление AUTOPROF, включая программное обеспечение для ПК
- 15-дюймовый сенсорный экран.
- Острокантная накладка 20°.
- Рабочая накладка 68/10 и 68/24 для гибочной траверсы.
- Плоская накладка для гибочной траверсы.
- Программное управление гибочной и прижимной траверсами.
- Упор с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов.
Преимущества управления AUTOPROF:
- Простота операций за счет использования сенсорного экрана.
- Постоянно пополняемая база данных.
- Быстрый поиск и выбор профиля.
- Графический интерфейс CNC от Schechtl (запатентован в 1996 году).
Варианты накладок на прижимную балку:
| Модель | MAX 100 | MAX 150 | MAX 200 | MAX 250 | MAX 310 | MAX 400 |
| Длина листа, мм | 1040 | 1540 | 2040 | 2540 | 3100 | 4040 |
| Толщина листа, сталь (σв < 400 МПа), мм | 3,5 | 3,0 | 2,5 | 2,0 | 1,5 | 1,0 |
| Толщина листа, алюминий (σв < 250 МПа), мм | 5,0 | 4,5 | 4,0 | 3,0 | 2,0 | 1,5 |
| Размеры, мм. (Модели c 1-ступенчатым управление, EC). | 1950x 660x 1200 | 2450x 660x 1200 | 2950x 660x 1200 | 3450x 660x 1200 | 3990x 660x 1200 | 4950x 660x 1200 |
| Размеры, мм. (Модели CNC) | 1950x 1800x 1440 | 2450x 1800x 1440 | 2950x 1800x 1440 | 3450x 1800x 1440 | 3990x 1800x 1440 | 4950x 1800x 1440 |
| Масса, кг. (Модели c 1-ступенчатым управление, EC). | 1550 | 1740 | 1940 | 2135 | 2325 | 2700 |
| Масса, кг. (Модели CNC) | 1618 | 1823 | 2030 | 2235 | 2465 | 2850 |
Стандартная комплектация:
- Механический привод и мотор-редукторы SEW
- Съемные сварные траверсы высокой прочности
- Максимальная свобода выбора накладок и гибочной траверсы
- Привод прижимной траверсы с двумя эксцентриками
- Подшипники и направляющие, не требующие технического обслуживания
- Износостойкие гибочная и прижимная траверсы
- Максимальная высота раскрытия – 140 мм
- Педаль для ножного управления
Для станков с EC и 1 - ступенчатым управлением:
- Острокантная накладка 20°
- Рабочая накладка 68/10 и 68/24 для гибочной траверсы
- Разнообразные опорные кронштейны для простого расположения больших листов
Дополнительные опции:
Для станков c CNC - управлением:
- Электромеханический задний упор (1000 мм, 1500 мм, 2000 мм)
Для станков с EC - управлением:
- Упор с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов
Для станков с EC и 1 - ступенчатым управлением:
- Ручной задний упор (500 мм или 750 мм)
Для всех моделей серии MAX:
- Роликовый нож для резки стали толщиной до 0,8 мм
- Накладки на прижимную траверсу для изготовления более сложных профилей
- Сегментальная накладка на прижимную траверсу для простой и быстрой гибки коробов и лотков
Купитьлистогибы электромеханические Schechtl в Москве и других регионах можно за наличные, по безналу, в кредит и даже с помощью лизинга, поэтому продажа частным лицам и предприятиям не представляет проблемы и происходит просто и оперативно. Цена на станки, произведенные компанией Schechtl, включая листогиб электромеханический SCHECHTL MAX 200, указана на сайте либо предоставляется оператором по телефону, как и любая другая информация по распространяемой продукции, то есть наличие, опции, дополнения, доставка и т.д.
Телефон: +7 (343) 384-57-78 ; 8 (800) 700-72-30 ( с мобильных в пределах России бесплатно)
Адрес: ул. Черняховского, д. 86/7
Почта: info@bertech.ru
Контактные телефоны:
Листогиб электромеханический SCHECHTL MAX 200
Цену уточняйте у менеджера.
Свойства
| Наименование свойства | Значение |
| Макс. толщина стального листа (мм.) | 2.5 |
| Макс. рабочая длина (мм.) | 2030 |
| Угол гибки металла (град.) | 180 |
| Задний упор (мм) | 1000 |
| Сегментная балка | Да |
| Требуемое напряжение (В) | 380 |
| Тип привода | Электромеханический |
| Мощность (кВт.) | 2 + 1.5 |
| Масса (кг.) | 2030 |
| Страна-производитель | Германия |
| Габариты Д*Ш*В (мм) | 2950x1800x1440 |
